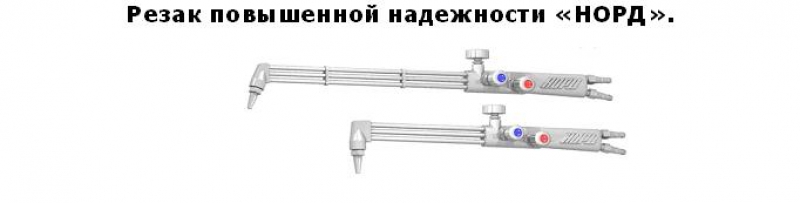

Предназначен для разделительной резки стали толщиной до 300мм.
Резаки изготавливаются трех различных длин: 535 мм, 800 мм и 1000 мм с тремя вариантами наклона головок: 0 град., 70 град., и 90 град. Комплектуются смесителями, мундштуками и гильзами в зависимости от используемого горючего газа (пропан, ацетилен, природный газ) и толщины разрезаемого металла.
Резак имеет внутрисопловое смешение газов, что позволяет работать одним резаком на различных горючих газах, повысить безопасность за счет устойчивости к обратным ударам, обеспечить надежную работу резака при повышенном нагреве мундштука. Рукоятка ручного резака, выполненная в виде моноблочной конструкции, придающей резаку жесткость, имеет расположенные по оптимальной эргономической схеме вентильные узлы регулирования подачи газов, что обеспечивает удобство при эксплуатации. При необходимости или по мере износа вентильные узлы могут заменяться, значительно увеличивая срок службы изделия.
Конструкция мундштука позволяет обеспечить большой диапазон прорезаемых толщин, малое время разогрева металла перед началом резки, высокую скорость резки в сочетании с малой шириной и хорошей чистотой реза, что в свою очередь приводит к экономии потребляемых газов (до 30%).
Вышеперечисленные возможности определяются оптимальным углом атаки подогревающего пламени, создающим минимально необходимое пятно нагрева, и профилированным соплом режущего кислорода мундштука.
Техническая характеристика резака «НОРД».
|
№ п/п
|
Наименование параметра.
|
Толщина разрезаемого металла, мм.
|
|
5 — 8
|
8 — 15
|
15 — 30
|
30 — 50
|
50 — 100
|
100 — 200
|
200 — 300
|
|
1
|
Давление кислорода, МПа (кгс/см2),не более |
3,0-5,0
|
3,5-6,0
|
4,0-7,0
|
5,0-8,0
|
7,0-9,0
|
8,0-10,0
|
10,0-14,0
|
|
2
|
Давление горючего газа, МПа (кгс/см2), не более:
ацетиленапропана |
0,05-0,11 (0,5-1,1)
0,05-0,15 (0,5-1,5) |
0,05-0,11 (0,5-1.1)
0,05-0,15 (0,5-1,5) |
0,07-0,11 (0,7-1.1)
0,05-0,15 (0,5-1,5) |
|
3
|
Расход кислорода, м3/ч:
суммарного при
работе на
ацетилене
пропане
режущего |
1,6
2,0
1,1 |
2,5
3,0
1,8 |
3,7
4,7
2,9 |
5,7
6,8
5,1 |
8,5
10,0
7,8 |
18,1
19,7
17,2 |
—
34,4
28,7 |
|
4
|
Расход горючего газа, м3/ч:
ацетилена
пропана |
0,45-0,7
0,36-0,55 |
0,7-1,15
0,55-0,85 |
1,15-1,35
0,85-1,25 |
|
5
|
Масса, кг. |
1,1
|
