| Технические характеристики |
ВД – 309 |
| Питающая сеть |
380 В,50 Гц,3 фазы |
| Номинальный сварочный ток, А |
300 |
| Пределы регулирования сварочного тока, А |
60…300 |
| Номинальное рабочее напряжение, В |
32 |
| Напряжение холостого хода, В |
58-70 |
| Относительная продолжительность нагрузки при заданном цикле сварки, % |
Ø4мм — 70%Ø5мм — 25% |
| Номинальная первичная мощность, кВА |
21 |
| Габаритные размеры, мм |
690*360*640 |
| Масса, кг |
86 |
| Сечение жилы сетевого кабеля, мм2 |
10 исп 220В6 исп 380В |
| Сечение сварочных проводов, мм2 |
4 |
| Воздушное охлаждение |
Принудительное |
| Диаметр Электрода, мм |
2…5 |
|
 |

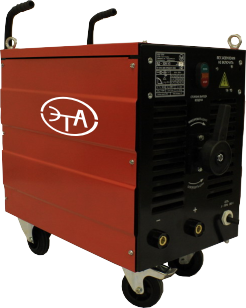

Источники постоянного тока для ручной дуговой сварки выгодно отличаются среди других видов электросварочного оборудования. Конструктивной особенностью выпрямителей является использование диодного моста на выходе понижающего трансформатора и электролитического конденсатора в качестве фильтра, позволяющего снижать колебания в цепи постоянного тока. Выдаваемые сварочные параметры способствуют устойчивому горению дуги, облегчая работу сварщика при выполнении сварных швов в любом положении и даже в самых труднодоступных местах. Оптимальными техническими характеристиками в данной категории обладает сварочный однопостовой выпрямитель ВД-309, наилучшим образом подходящий для выполнения небольшого объёма работ в условиях промышленного производства, либо для строительства или ремонтных работ. Технические возможности аппарата позволяют выполнять все виды работ: сварка и наплавка всех типов конструкционных сталей с применением широкого спектра электродов любого покрытия, а также резка металла повышенным током.Сварочный однопостовой выпрямитель ВД-309:Многофункциональный сварочный аппарат с подключением к трёхфазной силовой цепи номиналом 380В, рекомендованный для сварки сложных и ответственных металлоконструкций.Отличительные преимущества изделия:
- удобство регулировки сварочного тока при помощи клинового магнитного шунта;
- токовые разъёмы в безопасном исполнении, с возможностью быстрого отсоединения в аварийных ситуациях;
- точность регулировки;
- быстрая смена режимов сварки;
- простота и удобство в обслуживании;
- низкие эксплуатационные затраты.
|
